V tej vaji želite narisati, in nato izbrisati predviden kanalizacijski odsek (linijski element) v grafičnem oknu na karti.

1. V grafičnem oknu se približajte na želeno lokacijo, kjer želite narisati predviden kanalizacijski odsek.

2. Vklopite sloj Uporabnikove informacije v zavihku Legende in vsebine.

3. V zavihku Legende in vsebine > Moji podatki > Moja grafika > Moje linije izberite Dodaj.

4. V pogovornem oknu najprej vpišete podatke v Opis in določite kdo lahko vidi vašo dodano linijo (kanalizacijski odsek).

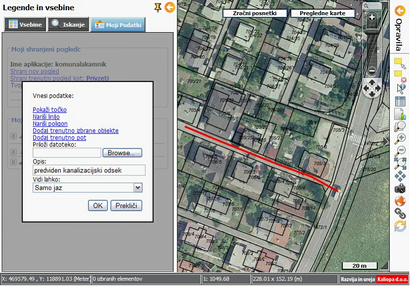

5. Izberite Pokaži linijo ter z miško kliknite v želeno mesto v grafičnem oknu in rišite predvideno kanalizacijsko omrežje (v tem primeri je označen v rdeči barvi v zgornji sliki).

6. S klikom na OK se izriše kanalizacijski odsek, ki ste ga narisali v grafičnem oknu.

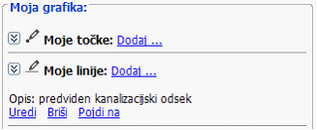

7. V naslednjem koraku želite izbrisati narisano linijo. Kliknite na ikono pri Moje linije.

8. Pokažejo se opisi vseh narisanih elementov, ki ste jih kadarkoli narisali na karti. Po opisu poiščete linijski element, ki ga želite izbrisati in izberete Briši. Linijski element se izbriše.
